Settori componibili

Montaggio e sostituzione

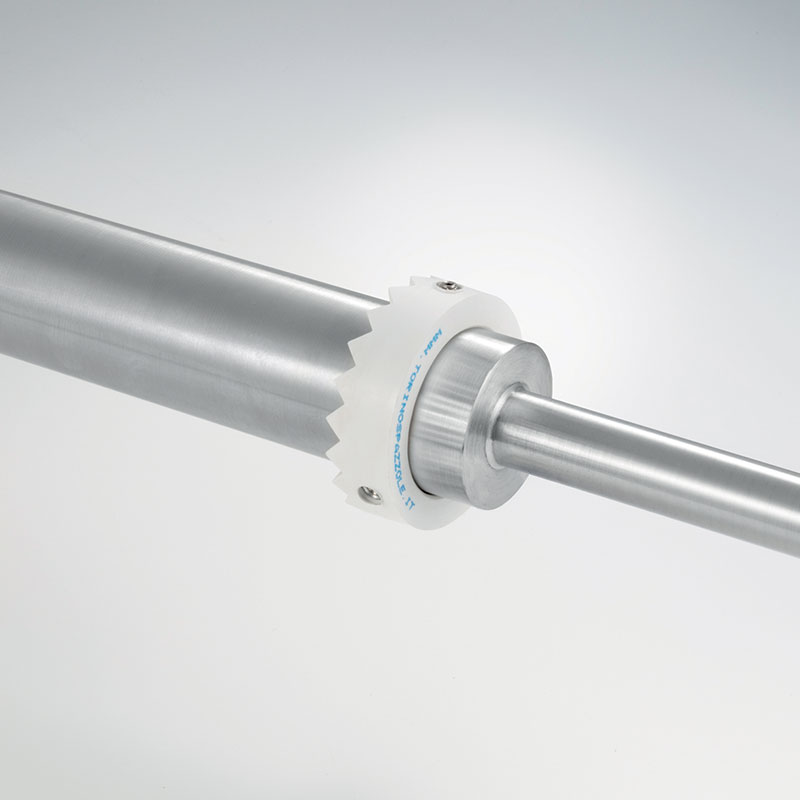

  • Infilare l’anello di bloccaggio e serrare le viti di fissaggio sull’albero di supporto.

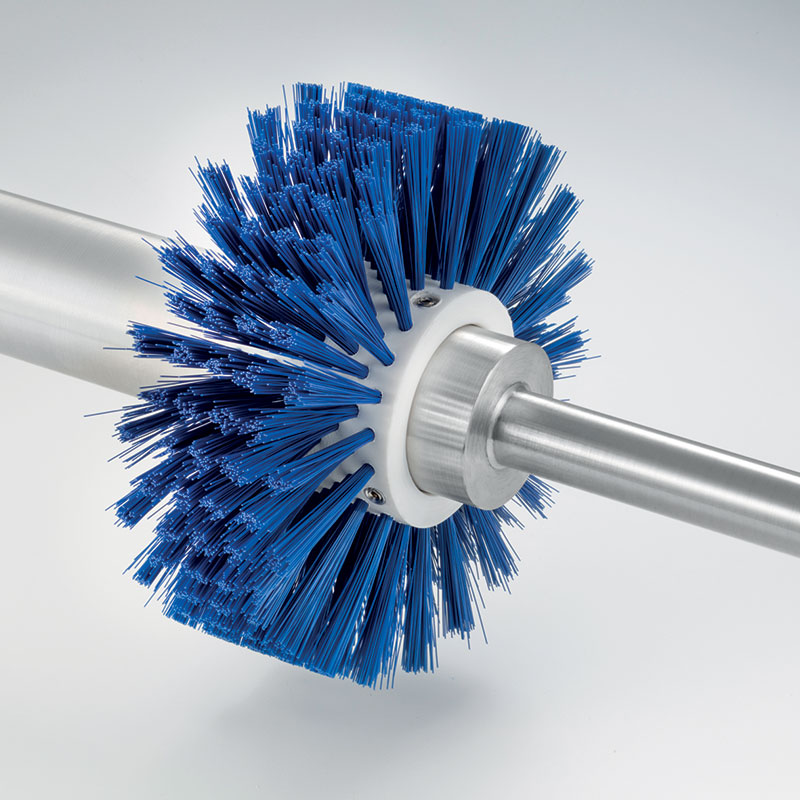

  • Nel caso di utilizzo del settore ridotto con viti di fissaggio procedere come per l’anello di bloccaggio.

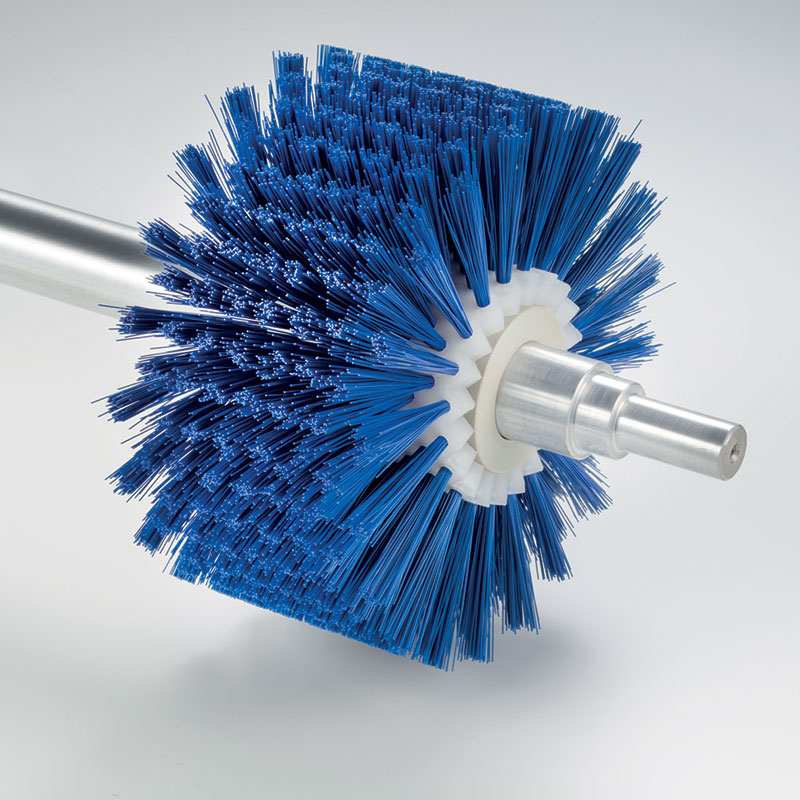

  • Infilare i settori occorrenti premendoli con cura contro l’anello di bloccaggio per garantire un perfetto assemblaggio.
  • Infilare l’ultimo settore ridotto oppure anello di bloccaggio serrando gradualmente le viti di fissaggio sull’albero di supporto
  • La sostituzione dei settori componibili seguirà la procedura inversa.
  • 1
  • 2
  • 3

1. Anello di bloccaggio


2. Settore ridotto con viti di bloccaggio. Da utilizzare quando la lunghezza totale non è un multiplo di 100 mm.


3. Anello adattatore di diametro.
